Y42X直接作用式薄膜彈簧化工液體減壓閥技術規范

Y42X彈簧薄膜式減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

在工業流體控制系統中，減壓閥是一種至關重要的裝置，其作用是自動將管道或設備內過高的流體壓力降低至一個穩定、符合下游設備要求的設定值。Y42X型彈簧薄膜式減壓閥作為其中一種經典且應用廣泛的型號，憑借其特定的結構原理和性能特點，在多個工業及民用領域發揮著不可替代的作用。這種閥門主要通過內部的敏感元件——薄膜，來感應下游壓力的變化，并聯動調節閥瓣的開度，從而實現壓力的自動穩定調節，其結構相對簡單，反應靈敏，維護也較為方便。

Y42X型彈簧薄膜式減壓閥的核心工作原理基于力平衡。閥內主要部件包括閥體、閥蓋、薄膜、調節彈簧、閥瓣和閥座等。當流體從進口端流入，經過閥瓣與閥座形成的節流區域時，壓力開始降低。降低后的壓力通過內部通道被引導至薄膜下方的感應腔室。薄膜的上方則作用著由調節彈簧設定的預緊力。當下游壓力（即薄膜下方壓力）升高時，會推動薄膜向上移動，壓縮調節彈簧，同時通過聯動機構使閥瓣向關閉方向運動，減少流通面積，從而抑制下游壓力的進一步上升。反之，當下游壓力降低時，調節彈簧推動薄膜向下，使閥瓣開度增大，增加流量，使下游壓力回升。通過這樣一個動態的反饋調節過程，下游壓力能夠被穩定在預設的范圍內。

基于上述穩定可靠的調壓功能，Y42X型彈簧薄膜式減壓閥適用于多種對壓力控制有明確要求的領域。其應用場景主要圍繞氣體和液體介質的壓力調節展開，尤其適用于蒸汽、空氣、水、油類等非腐蝕性或弱腐蝕性介質。

一、蒸汽動力與供熱系統

在需要使用蒸汽作為動力源或熱源的場合，穩定的蒸汽壓力是保障設備正常運行和工藝參數準確的前提。例如，在工廠的工藝加熱、烘干、硫化等流程中，鍋爐產生的蒸汽壓力往往較高且可能存在波動。將Y42X型減壓閥安裝在蒸汽主管道分支或設備前端，可以將蒸汽壓力精確降低并穩定在設備所需的工作壓力上。這不僅能保護換熱器、反應釜等設備免受高壓沖擊，還能提高熱能利用效率，確保產品質量的穩定性。在區域供暖系統中，它也可用于將熱源處的高壓蒸汽或高溫水減壓至適合樓宇內部采暖管網的安全壓力。

二、壓縮空氣系統

壓縮空氣是工廠中最常見的動力源之一，被稱為“第四大公用設施"。從空氣壓縮機出來的壓縮空氣壓力通常較高，且儲氣罐內的壓力存在周期性波動。而不同的氣動設備，如氣缸、氣動工具、噴涂設備、控制儀表等，所需的工作壓力各不相同且通常低于氣源壓力。Y42X型減壓閥廣泛應用于壓縮空氣站的主管道出口以及各用氣支路的起點。它為每一套設備或每一段管路提供恒定、合適的壓力，確保氣動執行元件動作準確有力，同時避免因壓力過高導致設備損壞、密封件壽命縮短或能源浪費。穩定的氣壓對于氣動控制系統的精度至關重要。

三、給水與消防系統

在建筑給水系統中，特別是高層建筑，為了克服高程差帶來的靜壓，供水管網底部的壓力通常很高。如果不進行減壓，底層用戶的用水器具將承受超壓，導致用水時水花飛濺、噪音大、管件易損壞，并造成水資源浪費。Y42X型減壓閥可以安裝在豎向分區供水的低區管道上，或者直接安裝在需要控壓的用水點前，將進水壓力降低至安全、舒適的范圍。在消防系統中，減壓閥同樣重要。它用于確保消防栓和自動噴淋系統在獲得足夠流量的其入口壓力不超過管網或噴頭所能承受的額定壓力，保證系統在火災發生時能可靠、安全地運行。

四、工業生產流程

許多具體的工業生產過程對流體介質的壓力有嚴格的控制要求。例如，在化工生產的一些反應或分離單元，物料（液體或氣體）的輸送壓力需要精確控制以維持化學反應平衡或物理分離效率。在紡織印染行業，蒸汽和熱媒的壓力穩定是保證染色均勻、定型效果一致的關鍵。在食品飲料行業，用于清洗、殺菌或物料輸送的水、蒸汽的壓力也需要可靠調節。Y42X型減壓閥因其結構相對堅固，能夠適應許多一般的工業介質環境，成為這些流程中常見的壓力調節元件。

五、Y42X直接作用式薄膜彈簧化工液體減壓閥技術規范其他一般性應用

除了上述主要領域，該型減壓閥還可應用于酒店、醫院等公共建筑的中央空調系統（冷卻水、冷凍水回路壓力調節）、船舶的輔機系統、以及一些試驗臺架的氣液供應管路等任何需要將上游不穩定較高壓力轉換為下游穩定較低壓力的場合。

在選擇和使用Y42X型彈簧薄膜式減壓閥時，需要考慮幾個關鍵因素以確保其適用性和效能。首先是介質特性，多元化明確流體的種類（蒸汽、空氣、水、油等）、溫度范圍以及是否清潔，避免用于腐蝕性強、含有固體顆粒或黏度過高的介質，否則可能影響薄膜壽命和閥座密封。其次是壓力與流量參數，閥門的進口壓力、所需出口壓力以及創新工作流量需在閥門的設計規格之內，并留有一定余量。安裝時通常要求水平安裝，閥體箭頭方向與流體流向一致，并在閥前安裝過濾器以防止雜質卡塞，閥后有時需設置安全閥作為超壓保護。日常維護包括定期檢查出口壓力是否穩定在設定值，觀察是否有異常噪音或泄漏，并按照制造商建議周期對薄膜、密封件等易損件進行檢查或更換。

總結重點：

1、Y42X型彈簧薄膜式減壓閥是一種通過薄膜感應下游壓力、自動調節開度以實現穩壓的通用閥門，適用于蒸汽、空氣、水等多種介質。

2、其主要應用領域包括蒸汽動力與供熱系統、壓縮空氣管網、建筑給水與消防系統，以及諸多對流體壓力有穩定需求的工業生產流程。

3、正確選型、規范安裝與定期維護是保證該型減壓閥在上述領域長期穩定、可靠運行的關鍵。

Y42X直接作用式薄膜彈簧化工液體減壓閥技術規范性能規范

減壓閥流量系數(Cv)

Y42X直接作用式薄膜彈簧化工液體減壓閥技術規范主要零件材料

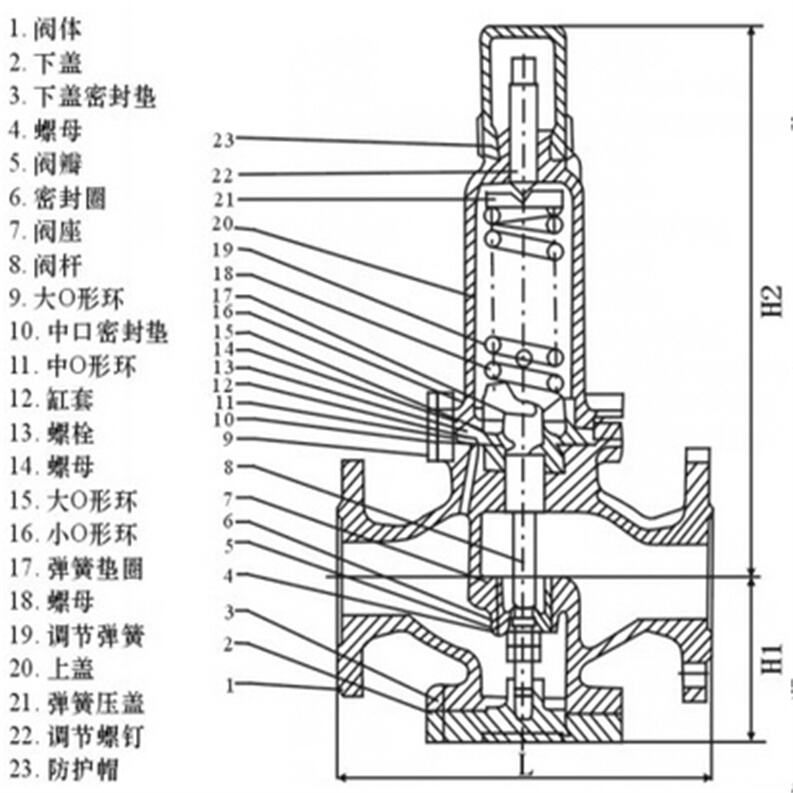

外形結構圖

Y42X直接作用式薄膜彈簧化工液體減壓閥技術規范主要外形尺寸

安裝說明

①為了操作和維護方便，該減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

壓力是工業生產中的一個重要參數，許多機械設備需要可靠的減壓裝置來其正常運行。

Y42X直接作用式薄膜彈簧化工液體減壓閥技術規范

而減壓閥就是工業生產中常見的減壓裝置之一。本文將為您介紹減壓閥的安裝方法及其重要性。

一、減壓閥的安裝方法：

1. 安裝位置：

減壓閥應該安裝在主管道末端，以確保其可以在管道中減壓。同時，它也應該在高溫的管道上安裝，以便及時減壓并降低高溫對設備的損害。

2. 安裝順序：

在安裝減壓閥之前，需要先安裝好管道和其他附件。同時，還需要根據減壓閥的使用說明書，將減壓閥與管道連接好，并且嚴格按照說明書上的要求進行安裝。

3. 安裝要求：

在安裝減壓閥時，需要注意以下幾點：

（1）安裝減壓閥的管道應該保持干凈，以確保減壓閥的正常運行。

（2）減壓閥的安裝應該符合標準和生產的要求。

（3）在安裝減壓閥時，需要嚴格按照其連接方式和位置進行安裝。

（4）安裝減壓閥時，需要注意其密封性和穩定性，避免出現泄漏和振動等問題。

二、Y42X直接作用式薄膜彈簧化工液體減壓閥技術規范減壓閥的重要性：

1. 可以降低壓力：

減壓閥是工業生產中常用的減壓裝置之一，可以將高壓氣體或液體減壓到合適的工作壓力，確保設備的正常運行，同時也可以避免設備由于壓力過高而導致的損壞。

2. 提高設備的安全性：

減壓閥的安裝可以有效地保護設備的安全性。在高溫、高壓的工作環境下，減壓閥可以及時降低壓力，避免設備由于壓力過高而導致的事故。

3. 提高設備的穩定性：

減壓閥的安裝可以提高設備的穩定性。在工業生產中，設備需要穩定的工作環境，而減壓閥可以有效地保持設備的穩定性，避免設備由于壓力波動而導致的不穩定因素。

總之，減壓閥的安裝是工業生產中一個非常重要的環節。只有正確安裝減壓閥，才能設備的正常運行，并且提高設備的安全性和穩定性。因此，如果您需要進行減壓閥的安裝，一定要選擇的減壓閥制造商，并嚴格按照其安裝要求進行安裝，從而設備的正常運行。

減壓閥正確安裝方法需遵循方向標識安裝、檢查管道密封與清潔、安裝后調試測試等要點，確保壓力調節穩定與系統安全，為管道系統提供可靠壓力控制，避免超壓風險，保障設備與系統運行安全。

在準備安裝減壓閥時，首先要仔細核對減壓閥的型號、規格是否與管道系統需求匹配，確認其適用性；接著檢查安裝管道的清潔度與密封性，清除管道內雜質，避免安裝后出現堵塞或泄漏問題；還要準備好扳手、密封墊片等工具，以及合適的密封材料，為后續安裝工作做好充分準備，這些細致的準備工作能為整個安裝過程奠定堅實基礎，讓后續操作更加順利。

當開始實際安裝時，要仔細查看減壓閥上的箭頭標識，確保其安裝方向與管道內流體流動方向一致，這是保障減壓閥正常工作的關鍵細節；隨后使用合適的工具將減壓閥與管道連接，正確使用密封墊片，確保連接處無泄漏風險；安裝完成后，用螺栓等固定裝置將減壓閥穩固在安裝位置，保證其在運行中不會出現松動或移位，這些安裝過程中的操作細節直接關系到減壓閥后續的運行效果與安全性。

安裝完成后，需要進行調試與測試環節，首先打開系統閥門，觀察減壓閥是否有異常噪音或振動，檢查壓力表顯示是否在合理范圍內；然后逐步調節減壓閥的調節螺絲，使其輸出壓力符合系統需求，同時監測系統各處壓力變化，確保減壓閥能有效調節壓力；在調試過程中，注意觀察減壓閥的密封性能，檢查連接處是否有泄漏情況，確保整個系統運行穩定，這些調試步驟能保障減壓閥安裝后能正常發揮作用，為系統提供穩定壓力。

減壓閥安裝完成后，需要定期進行維護與檢查，定期檢查減壓閥的運行狀態，查看是否有異常情況，同時清潔減壓閥表面及周圍環境，保持其良好的散熱與清潔狀態；對減壓閥進行定期保養，如更換密封件、潤滑關鍵部件等，延長其使用壽命；做好安裝與維護的記錄，記錄每次檢查、調試、維護的時間與情況，為后續維護提供參考，這些維護工作能保障減壓閥長期穩定運行，持續發揮其壓力調節功能。

正確安裝減壓閥不僅能保障設備運行安全，還能從源頭上減少因壓力異常帶來的潛在風險，為生活和工作環境創造更穩定、安全的條件，有助于維護身心健康，讓人們在舒適安全的空間中更好地放松與生活。
